應用案例

實驗名稱：利用斷鉛實驗驗證lamb波的傳播模式和頻散特性

測試目的：

測試各種壓電材料作為激勵源時的位移/力激勵效果和作為感應端時的電壓響應；通過壓電系統進行損傷的定位，通過時間延遲法和方向性響應模型實現板結構的損傷定位。

測試設備：壓電損傷監測系統，包括信號源，功率放大器，高性能示波器和上位機。

實驗過程：

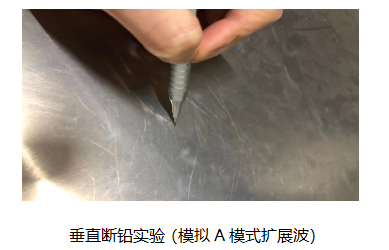

1.垂直斷鉛實驗

垂直斷鉛實驗，用垂直按壓鉛筆芯使其斷裂的方式模擬垂直板平面方向寬帶信號激勵，探究非對稱模式擴展波（A模式）的傳播規律。

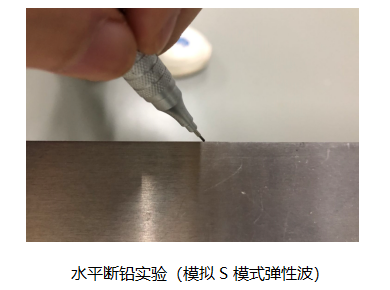

2.水平斷鉛實驗

水平斷鉛實驗，用水平按壓鉛筆芯使其斷裂的方式模擬平行板平面方向寬帶信號激勵，探究對稱模式彈性波（S模式）的傳播規律。

實驗結果：

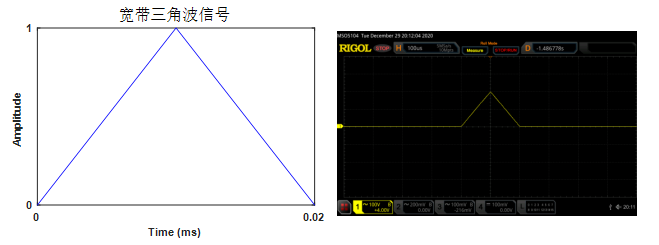

1.功率放大器激勵信號

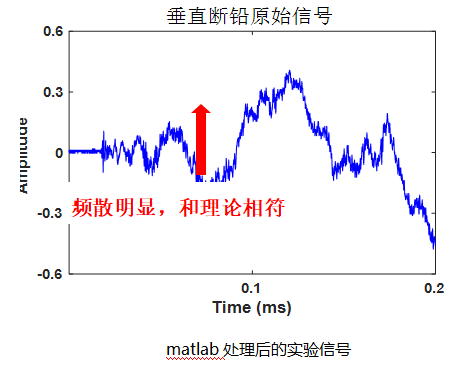

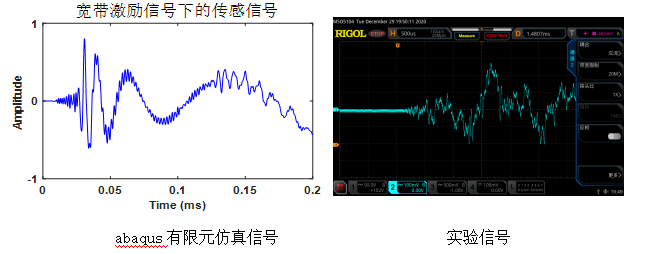

2.垂直斷鉛實驗和仿真信號

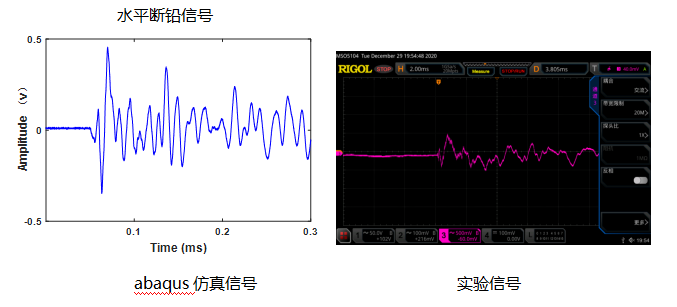

3.水平斷鉛實驗和仿真信號



實驗結論：

實驗與仿真較為接近，驗證了lamb波的頻散特性，即寬帶激勵下的A0模式會發生頻散現象，而寬帶激勵的S0模式不會，符合理論預測。同時驗證了所搭建的壓電實驗系統結果的準確和有效。

本文實驗素材由西安安泰電子整理發布，如想了解更多實驗方案，請持續關注安泰官網www.qq1e.cn。Aigtek是國內專業從事測量儀器研發、生產和銷售的高科技企業，一直專注于功率放大器、高壓放大器、功率信號源、功率放大器模塊、計量校準源等測試儀器產品的研發與制造。
