適合驅動容性負載的高壓放大器原理介紹
高壓放大器在壓電材料的驅動、光電管、光譜儀、微機電、納米科技工程等方面都有廣泛的應用。此類應用一般為高精度場合，要求高壓放大器輸出電壓的穩壓性能要好；其次輸出電壓較高，且能隨著控制信號的幅值變化而變化,即線性度好。通常都采用低壓運算放大器加功率放大級和變壓器升壓將輸出電壓提升到千伏的幅值。

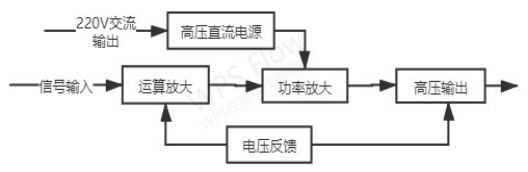

雙極性可調高壓放大器的原理如圖所示。輸入信號通過低壓運算放大級驅動后，推動功率放大級，從而得到快速跟隨輸入信號的高壓輸出。為了改善放大器的性能,電路中采用了電壓負反饋構成閉環控制。
高壓放大器電路原理框圖

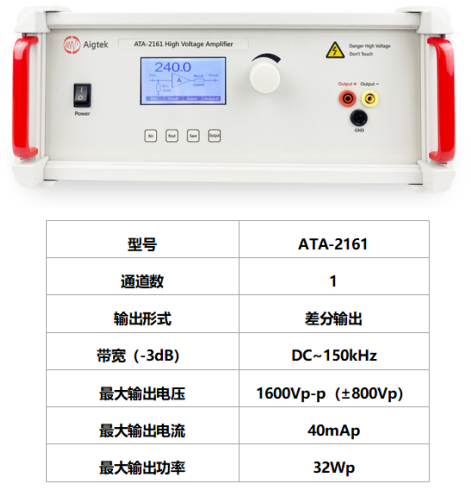

安泰電子ATA-2161 高壓放大器最大輸出電壓1600Vp-p（±800Vp），最大輸出電流 40mAp ，帶寬（-3dB）高達DC~150KHz，滿足了高壓，高寬帶的實驗需求。
該高壓放大器能很好的跟隨輸入端的從直流到交流的各種控制電壓波形,從而實現對負載的各種復雜控制，并且放大器供電電源為雙極性可調，尤其適合壓電陶瓷等容性負載。也可被廣泛的應用于微機電，MEMS測試，壓電材料的驅動等領域，助力祖國的科技測試領域的發展。
通過以上的介紹相信您對于高壓放大器有了一定的了解，如果你想持續了解有關的知識及相關應用案例，歡迎持續關注安泰電子官網www.qq1e.cn。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業。
