應用案例

為了研究功率放大器在在不同穩定電壓，功率下基板的位移情況，根據功率放大器的實際放大效果，特做以下實驗：

實驗名稱：全場掃描式激光測振

研究方向：觸覺反饋

實驗內容：當基板在超聲波頻率下被激發出超過1微米的平面外位移時，人的手指在觸摸它時可以清晰地感受到摩擦力的變化，這被稱為基于摩擦力調制的表面觸覺反饋。在這項研究中，基于玻璃基壓電材料，設計并制造了高透明觸覺裝置。在22.5kHz, 10 V的正弦波激勵下，振動板上產生了1微米的位移，達到商業應用標準。當電壓增加到24 V時，位移達到了4微米。整個觸覺再現器件的平均透射率達到了75%。這項研究為設計嵌入觸摸屏顯示器的新一代觸覺設備提供了理論和實驗基礎。

測試目的：基于觸覺反饋器件，通過激勵壓電材料與基板產生的共振獲取較大振幅，調節基板表面摩擦力，從而實現物體表面的紋理再現。

測試設備：觸覺器件

放大器型號：安泰電子ATA-3080功率放大器

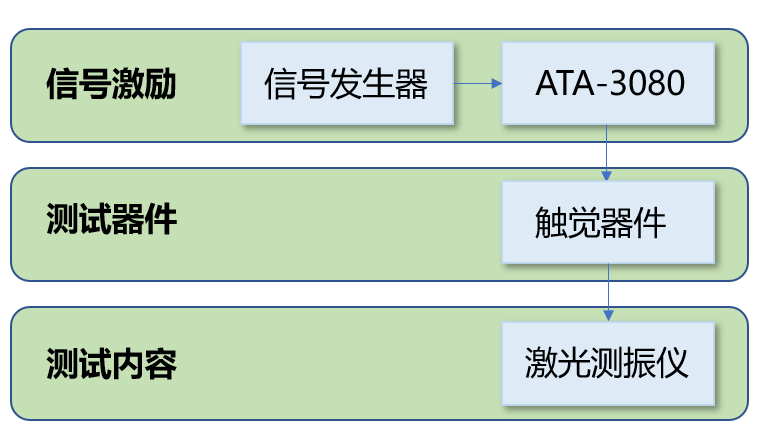

實驗過程：使用ATA-3080功率放大器，提供觸覺反饋器件電信號激勵。提供的有效電壓、有效電流、相位差和有源功率分別為5.85 V , 799 mA ，40°和3.58 W。

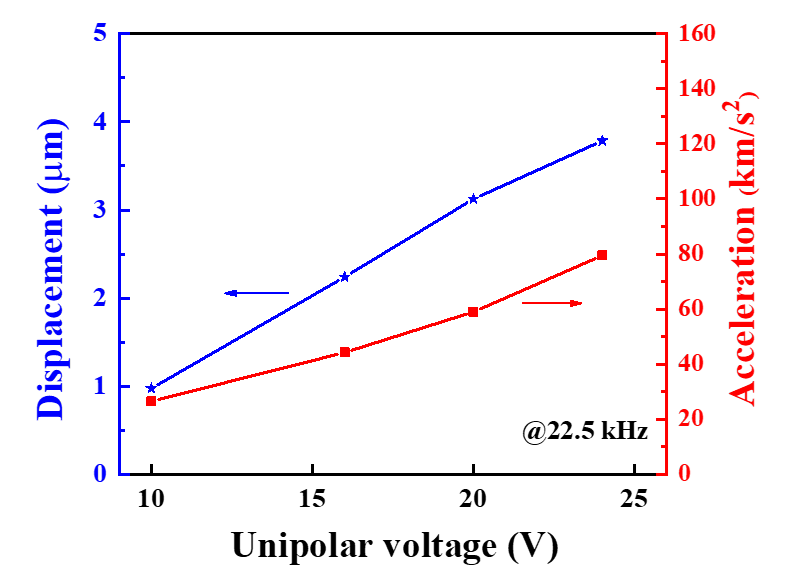

測試結果：在超聲頻段，單位驅動電壓下獲得極高振幅，10 V電壓下的振幅為1微米，加速度約30 km/s,達到商業應用標準。24 V電壓下的位移高達4微米，處于國際領先水平。



放大器在該實驗中發揮的效能: 放大交流激勵信號

選擇該放大器的原因:穩定的電壓，高電流輸出
