高頻寬帶水聲功率放大器產品指標
ATA-L系列功率放大器是一款寬頻帶大功率線性功率放大器，廣泛應用于各種超聲波以及水聲技術領域。大功率超聲研究測試、換能器驅動、水聲系統測試等領域都可以用ATA-L水聲功率放大器。
ATA-L系列是一款寬頻帶能輸出較大功率的單通道放大器。帶寬（-3dB）200Hz~120kHz，最大輸出1020Vrms電壓，1000VA功率，可驅動0~100%的阻性或非阻性負載，客戶可根據測試需求靈活調節。ATA-L系列水聲功率放大器具有完善的保護功能，輸出檔位分為6擋可調，方便匹配不同阻抗的負載。

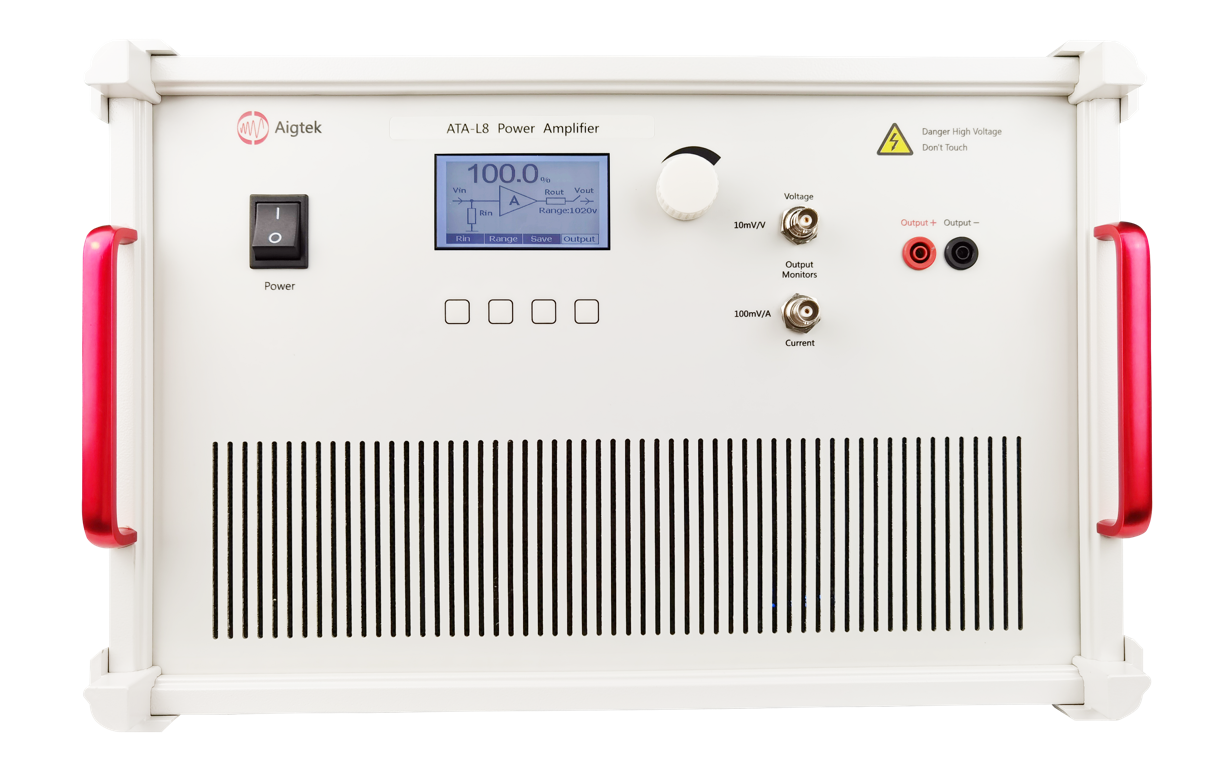

產品外觀：
輸入輸出接口說明：
單端輸入，輸入為BNC接口。
輸出電阻匹配多個檔位可選，客戶可根據測試需求調節。輸出過溫、過載保護，液晶面板顯示當前的保護狀態，排查故障后方可重新輸出。
ATA-L水聲功率放大器供電電壓：220V±10%，50Hz，工作溫度為0°C ~ 45°C，存儲溫度：-20°C ~ 50°C，工作濕度：80% RH，無冷凝。
30 | 115 | 260 | 460 | 720 | 1040 | |
最大輸出電壓（Vrms） | 170 | 340 | 510 | 680 | 850 | 1020 |
最大輸出電流（Arms） | 5.67 | 2.96 | 1.96 | 1.48 | 1.18 | 0.98 |
注：1、輸入信號的有效值嚴禁超過1V，可根據實際使用在 1V 以內做適當調整；
2、在實際使用時應嚴格按照帶寬，最大輸出電壓及帶載上限，嚴禁超量程使用！
